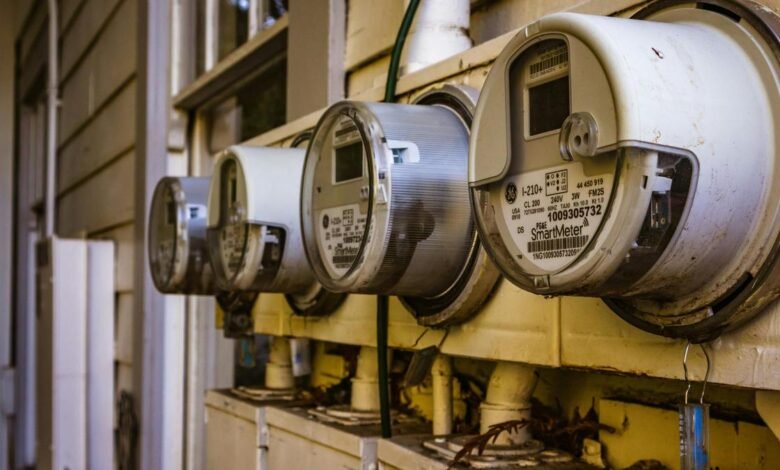

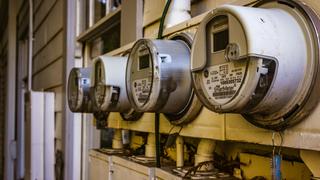

Czy widziałeś kiedyś małe pudełko na boku domu z liczbami lub ekranem? To miernik elektryczny. |. Zdjęcie: Pexels
Musiałeś zostać poproszony o wyłączenie świateł i wentylatorów, pozostawiając pokój i wykładałeś o tym, jak rachunek za prąd gwałtownie wzrośnie. Czy zastanawiałeś się kiedyś, jak działa miernik elektryczności lub miernik watny? Jak rozumiemy, ile zużyliśmy energii elektrycznej i ile zapłacić? Zajmijmy się nauką stojącą za tą ważną umiejętnością dla dorosłych!
Zanim przejdziemy do fizyki za miernikiem elektrycznym, zrozummy, czym jest licznik elektryczny. Jakiś Miernik energii elektrycznej to urządzenie, które śledzi, ile elektryczności zużywa Twój dom. Działa poprzez pomiar przepływu energii elektrycznej przez dom i przekształcając ją w liczbę pokazującą, ile energii zużyłeś. Liczba ta jest następnie wykorzystywana do obliczenia kosztu energii elektrycznej wykorzystywanej przez pomnożenie jej przez jednostkowy koszt energii elektrycznej w twoim regionie.
Wewnątrz miernika elektrycznego
Czy widziałeś kiedyś małe pudełko na boku domu z liczbami lub ekranem? To miernik elektryczny. Energia elektryczna przepływa do domu przez przewody. Miernik jest umieszczony dokładnie tam, gdzie elektryczność wchodzi do domu.
Gdy energia elektryczna przepływa przez miernik, rejestruje ilość energii elektrycznej używanej w czymś o nazwie Kilowatt-Hours (KWH). Kilowat-godzinne to jednostka, w której obliczana jest zużyta energia.
Proces
Kiedy energia elektryczna przesuwa się z linii energetycznych do domu, najpierw przechodzi przez miernik elektryczny. Miernik jest jak brama, która sprawdza, ile przechodzi energia elektryczna. Wewnątrz miernika znajdują się specjalne części, które wykrywają i mierzą przepływ energii elektrycznej. W zależności od rodzaju miernika działa to na różne sposoby.
Mierniki analogiczne mają w środku metalową płytę, która obraca się, gdy płynie elektryczność. W miarę płynności energii elektrycznej sprawia, że niewielka krążka w obrębie miernika szybciej lub wolniej w zależności od tego, ile jest używana energia elektryczna. Spinning Turns Połączone z biegami podłączonymi do małych tarczy, które pokazują, ile zastosowano energii elektrycznej. Wyznaczony urzędnik musi przyjść i przeczytać numer na mierniku analogowym.
Główna zasada pracy za analogowym miernikiem elektrycznym jest znana jako indukcja elektromagnetyczna. Główne części i procesy obejmują:
Cewki: W tych licznikach używane są dwie cewki: cewkę serii dla prądu i cewka boczna dla napięcia. Cewka bieżąca jest połączona szeregowo z obciążeniem, a cewka napięcia jest podłączona do źródła napięcia.
Pole magnetyczne: obrotowy dysk aluminiowy, umieszczony między tymi cewkami, oddziałuje z wytwarzanym przez nich polem magnetycznym.
Obrót dysku: Dysk obraca się według różnicy siły i faz pól magnetycznych. Prędkość obrotu jest wprost proporcjonalna do konsumpcji mocy (mocy).
Rejestr: Aby umożliwić miernikowi rejestrować całkowitą energię zużytą w czasie, obrotowy dysk napina mechanizm rejestru, który liczy liczbę obrotów.
Hamowanie: Aby zapewnić dokładny odczyt, stały magnes znany jako hamulec prądu wirowego nakłada siłę hamowania do dysku proporcjonalnego do jego prędkości.
Wygenerowane AI dla celów reprezentacyjnych.
W dzisiejszym inteligentnym świecie
Mierniki cyfrowe, jak sugeruje słowo, są digitalizowane i używają małych układów komputerowych i czujników. Mierzą prąd elektryczny i napięcie, a następnie obliczają zastosowaną energię. Numer pojawia się następnie na ekranie cyfrowym, który jest aktualizowany w czasie rzeczywistym.
W inteligentnych licznikach licznik automatycznie wysyła informacje do firmy elektrycznej za pomocą sygnałów bezprzewodowych. Większość indyjskich mierników energii elektrycznej jest teraz inteligentnych mierników ze względu na to, jak wydajne są w porównaniu ze starszą wersją.
